对刀仪的作用和使用注意事项

一、对刀仪的作用：

      在工件的加工过程中，工件装卸、刀具调整等辅助时间，占加工周期中相当大的比例，其中刀具的调整既费时费力，又不易准确，最后还需要试切。对刀仪的使用，减少了机床的辅助时间，降低了返工和废品率。

 二、对刀仪安装注意事项：

1.刀具与对刀仪接触面必须保持垂直，并要保持刀具垂直向下与接触面接触，对刀仪要尽量安装在工作台上铁屑较少的地方，以免影响对刀仪精度。

2.额定电压范围内使用电压控制在DC 10-24V，电流在20A以下，工作环境的温度范围-25℃——70℃之间使用效果最佳。

3.对刀的刀具直径控制在20mm以下，对到速度控制在50——200mm/min，刀具中心点应对应对刀仪上表面的中心。

4.使用对刀仪吹气功能的时候，气管外径为6mm，内径为4mm，使用时候应注意卫生，清扫接触面附着的铁屑铁末。

三：对刀仪使用注意事项。

1.刀具和对刀仪接触时不能超过对刀仪的行程，否则刀具容易损坏损伤对刀仪。一般行程为5mm。

2.用手接触对刀仪接触面时不要立即放开，以免损坏对刀仪的内部结构影响使用效率和寿命。

3.刀具对刀结束后，必须要垂直提刀离开接触面，不要横向移动，以免损坏对刀仪。

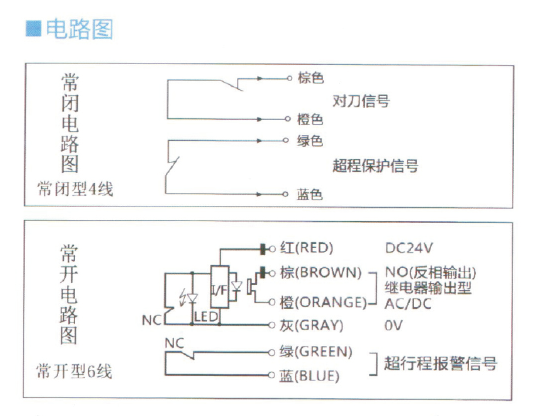

四：对刀仪安装电路图。
